大有學問的空壓機安裝

空壓機的安裝大有學問，整個安裝合理，空間運用率能得到提升的同時，管道各方面的成本也能降低，還能保證整個空壓機的運行順暢才是關鍵。現在上海統將實業有限公司的工程師就和大家圖文并茂的探討下空壓機安裝方面的建議。

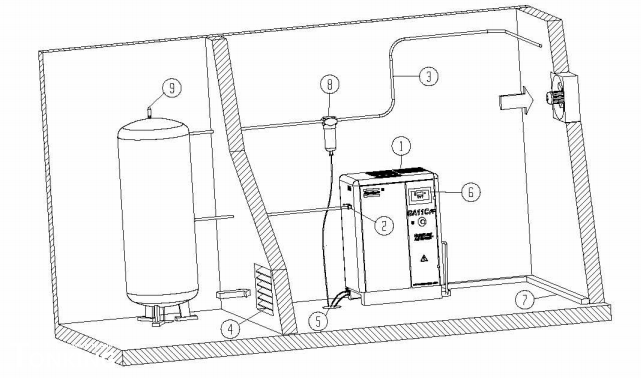

壓縮機房示例

說明

1.在適于承載其重的堅固水平地面上安裝空壓機機組。機組頂部與天花板之間的下限距離應為 900 毫米（ 35 英寸）。貯氣罐不得用螺栓固定在地面上。墻壁與空壓機背板之間的下限距離必須為 150 毫米（ 5 . 9 英寸）。

2 .壓縮空氣出口閥門的位置。為便于在保養過程中檢查干燥機，請?jiān)诳諝獬隹陂y門和空氣管網之間提供活動連接。關閉閥門。連接至空氣管網。

3.空氣出口管的壓降可通過以下公式計算： dp =（ L x 450 xQC ^1. 85 ) l ( d ⁵ xp )

d =以 mm 為單位的出口管內徑

dp =壓降（建議上限值二 0 . 1 bar/1.5 psi )

L =以 m 為單位的出口管長度

P=以 ba r（a）為單位的空壓機出口處的絕對壓力

QC =以比為單位的空壓機排氣量

4.通風：進口柵格和通風風扇在安裝時應避免冷卻空氣再循環進人空壓機或干燥機。進人柵格的上限空氣速度為 5 米/秒（ 16 . 5 英尺/秒 》 。

通過冷卻空氣風道的上限允許壓降為 30 帕（ 0 . 12 英寸水柱）。

如果大于該值，則需要在風道出口處使用風扇。請向阿特拉斯昆西上海統將實業咨詢。

對于方案 1 和 3 ．可通過以下公式計算得出用以限制空壓機房溫度的必需通風量：

Qv =1 . 16 N/dT （對于未配備可選干燥機的機組）

Qv =（1 . 16N + 0 . 6 ) /dT （對于配有可選干燥機的機組）

Qv =以 m³/s 為單位的必需通風量

N =以 kw 為單位的空壓機的軸功率

dT=空壓機房的溫升

對于方案 2 和 4 ：在壓頭等于空氣風道中的壓降時，風扇容雖應該與空壓機的風扇容且匹配。

5.通向排污收集器的排污管不得浸在排污收集器的水中。阿特拉斯昆西空壓機提供油水分離器（類型為OSD ) ，用于將油的主要部分從冷凝水中分離出來．以確保冷凝水符合環境規范的要求。

6.控制面板的位置。

7.主電源電纜進線口的位置。

8.類型為DD的過濾器作一般過建用途（可選）。該過濾器可濾除小至 1 微米的固體顆粒。含油量上限為可在 0.5mg/m³  。可在DD過器的下游安裝類型為PD的高效過濾器（可選）。該過濾器可濾除小微米的固體顆粒。含油上限為 0 . 01 mglm3 。過濾器的下游安裝 QO 類型的過淀器。 po 的高效過淀器（可選）。該過濾器可淮除小至 0 . 01 如果不需要油燕汽和氣味，則應在 PO 建議在過濾器間使用旁通管和閥門，以便在保養過程中可以隔離過濾器，而無需動到空壓機。

9.安全閥
